مکانیزم صفحه گردان چیست و چگونه کار میکند؟

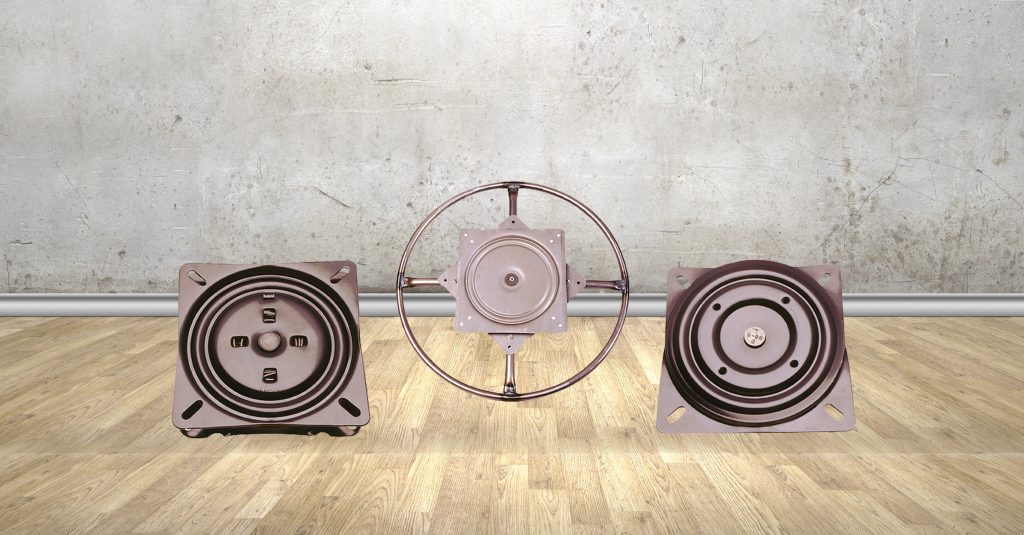

مکانیزم صفحه گردان یک سیستم چرخشی مهندسیشده است که امکان حرکت نرم و پیوسته 360 درجه را برای مبلهای چرخشی، صندلیهای اداری و تجهیزات صنعتی فراهم میکند. این سیستم معمولاً از دو صفحه فلزی موازی تشکیل شده که توسط مجموعه ساچمه یا رولر به یکدیگر متصل میشوند. در مدلهای پیشرفتهتر از ساختار بلبرینگی استفاده میشود تا اصطکاک کاهش یابد و حرکت یکنواخت تضمین شود. عملکرد صحیح این مکانیزم وابسته به توزیع دقیق بار، کیفیت قطعات داخلی و نصب صحیح است. هرگونه نقص در این سه بخش میتواند آغازگر استهلاک زودهنگام و ایجاد لقی مکانیکی در سیستم باشد.
ساختار فنی و اجزای اصلی سیستم
این سیستم شامل صفحه بالایی متصل به سازه، صفحه پایینی متصل به پایه، ساچمهها یا رولرهای چرخشی، قفسه نگهدارنده و پیچهای اتصال است. هماهنگی دقیق میان این اجزا باعث حرکت نرم و پایدار میشود. اگر فاصله ساچمهها استاندارد نباشد یا ضخامت صفحات فلزی کافی نباشد، تمرکز تنش ایجاد شده و عمر سیستم کاهش پیدا میکند. طراحی صنعتی دقیق در این مرحله اهمیت حیاتی دارد.
نقش بلبرینگ و یاتاقان در حرکت روان
در بسیاری از مدلها از ساختار بلبرینگی و قطعاتی مانند یاتاقان استفاده میشود تا تماس مستقیم فلز با فلز کاهش یابد. این قطعات اصطکاک را کم کرده و حرکت یکنواخت ایجاد میکنند. کیفیت پایین بلبرینگ باعث افزایش سایش، ایجاد صدا و بالا رفتن حرارت داخلی میشود که در نهایت به خرابی زودهنگام منجر خواهد شد.
نحوه توزیع بار در سیستم چرخش 360 درجه
در سیستم چرخش 360 درجه، بار باید به صورت محیطی و یکنواخت در کل دایره توزیع شود. اگر وزن در یک نقطه متمرکز شود، ساچمهها تحت فشار موضعی قرار گرفته و دچار تغییر شکل میشوند. این مسئله در استفادههای پرتردد یا زمانی که وزن بیش از ظرفیت طراحی اعمال شود، شدت بیشتری پیدا میکند.
عوامل فنی موثر در خرابی زودهنگام صفحه گردان
خرابی زودهنگام مکانیزم صفحه گردان معمولاً نتیجه مجموعهای از خطاهای طراحی و استفاده است. مهمترین عامل، بارگذاری بیش از حد ظرفیت تعریفشده توسط سازنده است. طبق اصول تحلیل بار، باید هم بار استاتیکی و هم بار دینامیکی بررسی شود. نشستن ناگهانی یا حرکات چرخشی سریع میتواند بار لحظهای را چند برابر کند. نصب غیرتراز نیز باعث تمرکز تنش در بخشی از سیستم میشود. علاوه بر این، استفاده از آلیاژهای ضعیف یا ضخامت کم صفحات فلزی مقاومت سیستم را در برابر خستگی کاهش میدهد.
بارگذاری بیش از ظرفیت طراحی
وقتی وزن اعمالی بیشتر از تحمل وزن صفحه گردان باشد، ساچمهها تغییر شکل داده و فاصله استاندارد بین صفحات از بین میرود. این موضوع باعث ایجاد لقی و صدای اضافی میشود.
نصب غیرتراز و تمرکز تنش
اگر صفحه گردان کاملاً تراز نصب نشود، بخشی از سیستم تحت فشار بیشتر قرار میگیرد. این تمرکز تنش در بلندمدت باعث ترک یا شکست موضعی میشود.
کیفیت پایین متریال و آلیاژ
فلز بیکیفیت یا عملیات حرارتی نامناسب باعث کاهش مقاومت در برابر خستگی فلز میشود و طول عمر قطعه را کم میکند.
نقش اصطکاک و روانکاری در افزایش استهلاک
یکی از عوامل اصلی خرابی، افزایش اصطکاک داخلی است. بر اساس اصول اصطکاک مکانیکی، تماس مستقیم سطوح فلزی بدون روانکاری مناسب باعث تولید حرارت و سایش تدریجی میشود. اگر روانکاری صنعتی بهدرستی انجام نشود یا از گریس نامرغوب استفاده شود، لایه محافظ بین ساچمه و مسیر حرکت از بین میرود. همچنین ورود گردوغبار یا رطوبت میتواند موجب خوردگی شود. افزایش حرارت و سایش در نهایت منجر به ایجاد صدا، کاهش حرکت روان و خرابی کامل سیستم خواهد شد.
تاثیر اصطکاک مکانیکی در تولید حرارت
افزایش اصطکاک موجب بالا رفتن دمای موضعی و کاهش استحکام فلز میشود که در طول زمان تغییر شکل ایجاد میکند.
نبود روانکاری مناسب یا استفاده از گریس نامرغوب
روانکار بیکیفیت خاصیت خود را سریع از دست میدهد و باعث تماس مستقیم فلز با فلز میشود که سایش را تشدید میکند.
ورود گرد و غبار و آلودگی به بلبرینگ
ذرات خارجی مانند گردوغبار یا شن میتوانند مسیر حرکت ساچمهها را تخریب کرده و صدای ناهنجار ایجاد کنند.
خطاهای طراحی و نگهداری که عمر صفحه گردان را کاهش میدهد
علاوه بر عوامل فنی، خطاهای طراحی و نگهداری نیز نقش مهمی در کاهش عمر مکانیزم دارند. انتخاب مدل خانگی برای کاربری تجاری پرتردد باعث افزایش سرعت استهلاک میشود. همچنین بیتوجهی به سرویس دورهای و بررسی پیچهای اتصال میتواند لقی مکانیکی را تشدید کند. در محیطهای مرطوب یا صنعتی، احتمال خوردگی افزایش مییابد و در صورت نبود پوشش مناسب، قطعه سریعتر آسیب میبیند. نگهداری پیشگیرانه شامل تمیزکاری، روانکاری منظم و بررسی تراز بودن نصب میتواند عمر سیستم را بهطور قابل توجهی افزایش دهد.
انتخاب مدل نامناسب برای کاربری پرتردد
انتخاب مدل نامناسب برای کاربری پرتردد یکی از رایجترین اشتباهاتی است که میتواند عمر مفید مکانیزم یا سازه را بهشدت کاهش دهد. بسیاری از مدلهای سبک و خانگی برای استفاده محدود و با دفعات کم طراحی شدهاند و تحمل بارهای مداوم یا چرخههای تکرارشونده بالا را ندارند. زمانی که چنین مدلی در فضای پرتردد مانند لابی، دفتر کار یا محیط تجاری استفاده شود، فشارهای پیدرپی باعث افزایش خستگی فلز، ایجاد لقی در اتصالات و سایش سریع قطعات متحرک میشود. انتخاب مدل متناسب با حجم استفاده، یکی از اصول اساسی در طراحی و تجهیز فضاهای حرفهای است.
بیتوجهی به سرویس دورهای
بیتوجهی به سرویس دورهای نیز عامل مهمی در بروز خرابیهای جدی محسوب میشود. بسیاری از آسیبها در ابتدا بهصورت جزئی و قابل کنترل هستند، مانند شل شدن پیچها یا کاهش روانکاری در نقاط چرخشی. اگر این موارد در بازههای منظم بررسی نشوند، بهمرور به مشکلات ساختاری بزرگتر تبدیل خواهند شد. انجام بازدیدهای منظم و نگهداری پیشگیرانه میتواند از افزایش هزینههای تعمیر و توقف عملکرد جلوگیری کند.
استفاده در شرایط محیطی نامناسب
استفاده در شرایط محیطی نامناسب نیز تاثیر قابل توجهی بر دوام سازه دارد. رطوبت بالا میتواند باعث خوردگی قطعات فلزی شود و مواد خورنده یا گردوغبار صنعتی نیز روند سایش را تسریع میکنند. انتخاب متریال مقاوم و توجه به شرایط محیطی نصب، نقش مهمی در افزایش طول عمر سیستم دارد.
جمعبندی
خرابی زودهنگام مکانیزم صفحه گردان نتیجه بارگذاری بیش از حد، اصطکاک بالا، کیفیت پایین متریال، نصب غیراصولی یا نگهداری نامناسب است. رعایت اصول تحلیل بار، استفاده از بلبرینگ باکیفیت، اجرای روانکاری صنعتی منظم و انتخاب مدل متناسب با نوع کاربری، مهمترین راهکارهای افزایش طول عمر سیستم چرخشی محسوب میشوند. توجه به این موارد میتواند از ایجاد لقی مکانیکی، صدای اضافی و شکست ناگهانی جلوگیری کند.
سوالات متداول
- مهمترین دلیل خرابی مکانیزم صفحه گردان چیست؟
بارگذاری بیش از ظرفیت طراحی و ایجاد تنش اضافی در ساچمهها و مسیر حرکت، رایجترین علت خرابی است.
- آیا کیفیت بلبرینگ در طول عمر صفحه گردان تاثیر دارد؟
بله، بلبرینگ باکیفیت باعث کاهش اصطکاک، کاهش حرارت و افزایش دوام سیستم میشود.
- روانکاری چه تاثیری بر عملکرد صفحه گردان دارد؟
روانکاری مناسب اصطکاک را کاهش داده، از سایش جلوگیری میکند و حرکت نرم سیستم را حفظ میکند.
- آیا نصب اشتباه میتواند باعث خرابی سریع شود؟
بله، نصب غیرتراز باعث تمرکز تنش و افزایش فشار موضعی در بخشی از سیستم میشود.
- هر چند وقت یکبار باید صفحه گردان سرویس شود؟
در کاربریهای پرتردد، سرویس و بررسی دورهای حداقل هر شش ماه یکبار توصیه میشود.
